桁架機械手裝配圖是用于展示桁架機械手各個部件的組成、結構以及它們之間裝配關系的圖紙。以下是一些可能在桁架機械手裝配圖中包含的說明內容：
總體布局：展示桁架機械手在工作空間中的整體位置和姿態，以及與其他設備（如機床）的相對關系。
坐標軸定義：明確 X、Y、Z 軸的方向，通常 X 軸表示水平方向（左右移動），Y 軸表示垂直于 X 軸的另一個水平方向（前后移動），Z 軸表示垂直方向（上下移動）。
部件標識：對各個主要部件進行編號或命名，以便在說明中清楚地指代它們。
部件詳細信息：
桁架結構：包括立柱、橫梁等的形狀、尺寸和材質。
導軌：描述導軌的類型（如直線導軌、V 型滾輪導軌等）、位置和作用，用于確保機械手運動的穩定性和準確性。
傳動部分：如齒輪齒條結構、滾珠絲杠結構等，用于實現各軸的精確移動，會標明其具體的傳動方式和相關參數。
機械手手爪：介紹手爪的類型、結構和功能，以適應不同的抓取需求。
驅動系統：說明驅動各個軸運動的電機類型、位置以及相關的連接方式。
傳感器和檢測元件：標注行程開關、位置反饋傳感器等的安裝位置，用于檢測各軸的運動位置和狀態，確保運動的準確性和安全性。
機械限位部件：指示用于限制各軸運動范圍的限位裝置的位置和工作原理。
裝配關系：清晰地展示各個部件之間是如何連接和裝配的，包括使用的連接件（如螺栓、螺母等）的規格和數量。
尺寸標注：給出關鍵部件和裝配位置的尺寸，以確保裝配的精度和正確性。
技術要求：可能包括對裝配精度、運動精度、負載能力、運行速度等方面的具體要求。
調試說明：提供在裝配完成后進行調試的要點和步驟，以保證桁架機械手能夠正常運行。
注意事項：列出在裝配、調試和使用過程中需要特別注意的事項，如安全操作規范、維護保養要求等。

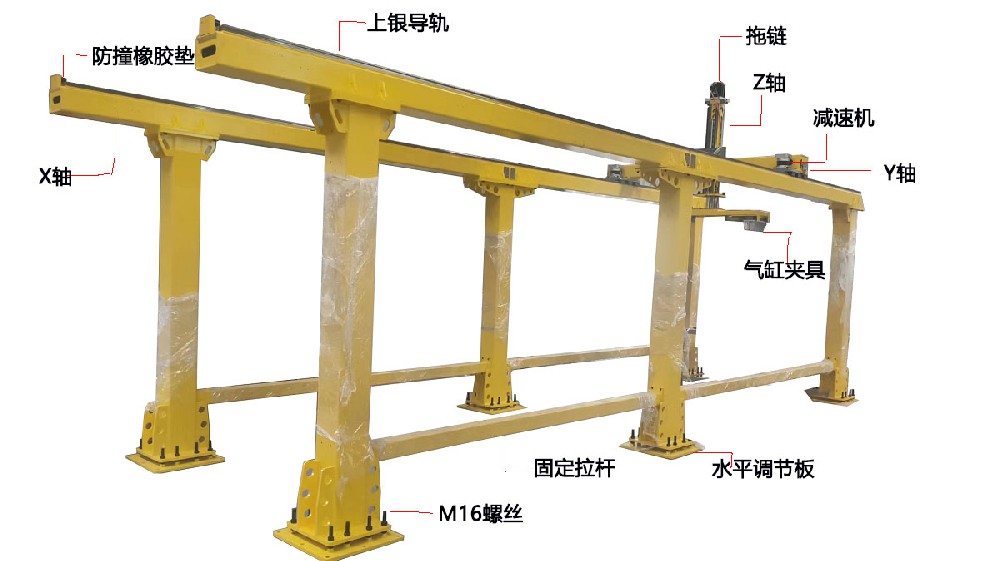

例如，X 軸組件通常由結構部分（作為導向件、傳動件等組件的安裝底座，同時承擔機械手負載，常用鋁型材或方管、矩形管等結構）、導向部分（常用直線導軌、V 型滾輪導軌等確保運動穩定準確）、傳動部分（如齒輪齒條結構、滾珠絲杠結構等實現精確移動）、傳感器檢測元件（用于檢測運動位置和狀態）和機械限位部件組成。
Y 軸組件與 X 軸組件類似，控制桁架機械手在垂直于 X 軸的另一個水平方向上的移動。
Z 軸組件控制垂直方向的移動，其結構也包含上述幾個部分，但設計和配置可能因具體應用而有所不同，可能需要更高的剛性和精度以支持工件的精確上下移動。
實際的桁架機械手裝配圖說明會根據具體的機械手設計和應用場景而有所差異，詳細程度也會有所不同，以滿足制造者、裝配者和使用者對了解和操作桁架機械手的需求。在裝配和使用桁架機械手時，務必嚴格按照裝配圖說明進行操作。如果需要更詳細準確的信息，參考具體的桁架機械手產品手冊或咨詢麗泰自動化工作人員。
