桁架機械手是一種基于直角X、Y、Z坐標系調整工件位置，或?qū)崿F(xiàn)工件軌跡運動的全自動工業設備。

工業應用中的桁架機械手可實現自動控制、可重新編程、多功能、多自由度、多用途機械手，自由度之間呈空間直角關系。桁架機械手可以搬運物體和操作工具來完成各種任務。

桁架機械手的控制核心是通過工業控制器（如：PLC、運動控制、單片機等）來實現的。通過控制器對各種輸入（各種傳感器、按鈕等）信號的分析處理，并做出一定的邏輯判斷后，向各個輸出元件（繼電器、電機驅動器、指示燈等）發出執行命令，完成X、 Y、Z三個軸之間的聯合運動，以實現一整套全自動操作過程。

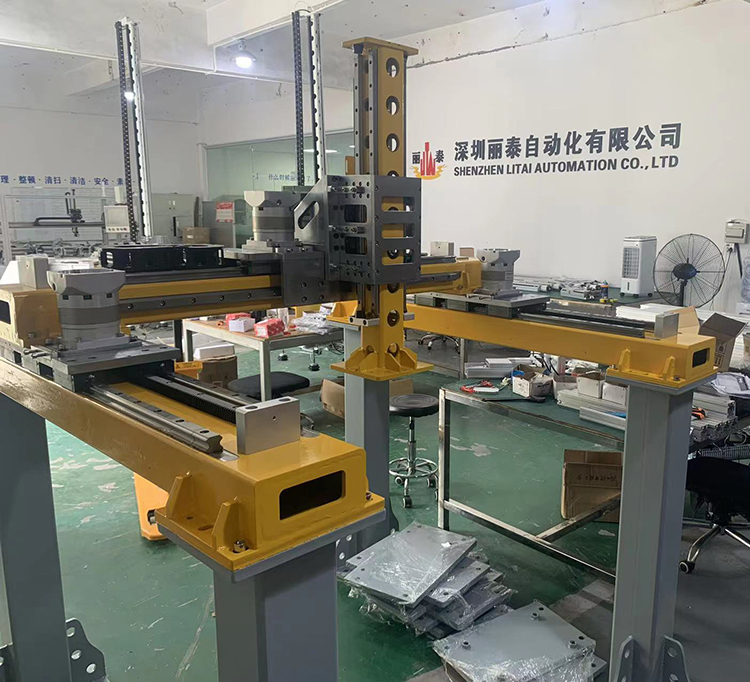

桁架機械手由六部分組成：結構框架、X軸組件、Y軸組件、Z軸組件、工裝夾具、控制柜。桁架機械手接收信號并分析處理后，自行發出指令。進行。那么這六個部分分別管理什么功能呢？一起來看看吧。

1、結構架，主要由立柱等結構件組成，其作用是將軸懸掛到一定高度，多由機加工鋁型材或方管、矩形管、圓管等焊接件組成；

2、X軸組件、Y軸組件、Z軸組件，三個運動學組件是桁架機械手的核心組件，其定義規則遵循笛卡爾坐標系[。

3、根據工件的形狀和材料的不同，有不同形式的工裝夾具，如：真空吸盤吸取、卡盤夾持、夾持或銷夾持。

4、控制柜相當于桁架機械手的大腦功能。通過工業控制器采集各個傳感器或按鈕的輸入信號，向執行元件發出指令，執行預定的動作。

5、桁架機械手各軸總成通常由五部分組成：結構件、導軌、傳動件、傳感器檢測元件和機械限位件。

 結構件通常由鋁型材或方管、矩形管、槽鋼、工字鋼等結構組成。它們的作用是作為導軌、傳動裝置等部件的安裝底座，也是機器人上載荷的主要承受者。

導軌通常有直線導軌、V型滾柱導軌、U型滾柱導軌、方型導軌、燕尾槽等。它們的具體應用需要根據實際運行條件和定位精度來確定。

傳動部分通常有電動、氣動、液動三種。其中，電動齒輪有齒輪齒條結構、滾珠絲桿結構、同步帶傳動、鏈條傳統、鋼絲繩傳動。

傳感器檢測元件，通常采用兩端限位開關作為電氣限位。當運動部件運動到兩端限位開關時，需要鎖緊機構，防止超程；此外，還有原點傳感器和位置反饋。傳感器。

機械限位組是超出電氣限位行程的剛性限位，俗稱死限位。
