在我們的日常生活中，任何物體在空間的運動都必須被引導，否則只會落到地板上。通往辦公室的滑動門、線性平臺上的移動滑塊或銑床的防護門都是導向運動的例子。導軌的主要功能是限制給定運動物體的自由度。今天我們將討論一般工業中使用的線性導軌。隨著市場上各種各樣的產品，線性導軌現在是許多預算都負擔得起的。

　　直線導軌可分為兩類：接觸式直線導軌(導軌與滑塊有物理接觸時)和非接觸式導軌(兩個部件沒有接觸時)。兩者最大的區別是接觸導軌的磨損及其必要的維護。

　　1.接觸直線導軌

　　1.1.帶有滾柱軸承的直線導軌

　　有幾種帶滾柱軸承的線性導軌：平滾柱導軌、哥特式拱形導軌和V形導軌。這些導軌適用于任何類型的導向運動，確保易用性、經濟性和低維護成本(見圖1)。這種系統的一個主要特點是它們的魯棒性，因?yàn)轶a臟的環境不會影響它們的良好運行。另一個特征是它們的對準，因?yàn)樗鼈兊陌惭b表面不需要精確，也就是說，它們接受不對準，這簡化了工作臺設置以及安裝和調整過程。它們的維護成本也很低，因?yàn)榧词箤?dǎo)軌潤滑不夠，它們?nèi)匀还ぷ鞯帽容^好。缺點包括精度低，剛性差，維修后很休閑褲，在動態應用中使用壽命短，因?yàn)楦呒铀俣茸璧K了滾輪的正確運動。由于其轉動慣性，滾子在表面上滑動而不是滾動，從而在起點和制動點造成額外的磨損。

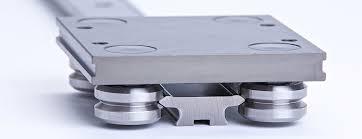

　                                    　圖1:帶滾柱軸承的線性導軌。

　　1.2.直線球軸承導軌

　　由于安裝簡單，這種導軌現在很受歡迎。不同制造商之間尺寸的標準化使它們易于互換。此外，他們的交貨時間和價格是非常有競爭力的。

　　目前，循環直線滾動導軌有兩種類型：襯套導軌(需要圓柱形校準桿)和帶擋塊的滾珠導軌，這兩種導軌被機器制造商更廣泛地使用。這類導軌的優點包括承載能力、更高的剛性、出色的精度和更長的使用壽命(見圖2)。組裝這些導軌很容易，因?yàn)樗鼈兊木o湊尺寸意味著它們不會占用安裝工作臺上太多的空間。一個有趣的選擇是球鏈：這是一個分隔器，確保塊中的球不會相互接觸，從而減少噪音、磨損和維護。建議將導軌用于高速應用，尤其是高達100 m/s的高加速度應用。2。有不同的涂層選項和多種快門類型，適用于要求苛刻的應用，如食品工業。它們的缺點包括需要將系統安裝在精確的工作臺上。如果不能保證這一點，涉及兩個平行導軌的應用可能導致阻塞或具有強阻力的滑動；其實不能忘記，保養是關鍵，沒有油脂的循環滾珠導軌會因?yàn)檫^(guò)早磨損而無法正常工作。線性導軌：循環滾珠導軌

　                                  　圖2:循環滾珠導軌。

　　1.3.線性滾柱導軌

　　至于這種類型的導軌，有兩個子類：棱柱塊導軌和交叉滾子導軌。前者在機床應用中很常見。由于其剛性和準確性，循環滾珠軸承導軌在最苛刻的機械化應用中具有優異的性能。它們易于安裝和調整，因此在重型機械制造商中非常受歡迎。缺點是如果要對齊兩條平行的導軌，需要非常精確的工作臺。此外，工作速度不得超過2m/s(見圖3/4)。

　　交叉滾子導軌以其最小的“滑桿”效應而聞名。沒有百葉窗，允許電阻小于1N。為了防止?jié)L輪打滑，有的廠家提供鏈條，保證滾輪與導軌同步運動。這些類型的導軌通常用于0-300mm之間的短行程應用，與其他軸承導軌一樣，它們需要高精度的工作臺進行安裝。安裝是一個微妙的問題，因?yàn)樗鼈冃枰獜膶?dǎo)軌的一側通過高精度的調整進行精細調整。不正確的調整可能會由于過度預張緊而導致過早磨損。

　　線性導軌

　　線性導軌：交叉滾柱導軌

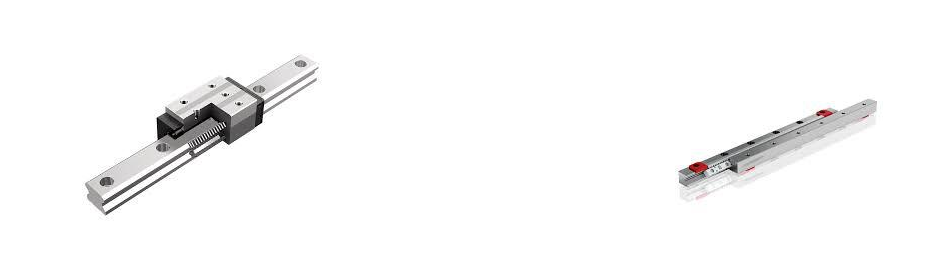

　　                                     照片3/4:直輥導軌：棱柱塊導軌

　　1.4.摩擦導軌

　　這些可能是工程史上最古老的指南。現在由于現代合成材料，這種類型的導軌種類很多，成本很低。這些導軌通常適用于運動不大的系統，如版式調整。當在有污垢、灰塵或其他腐蝕性元素的環境中工作時，一些制造商的解決方案變得不那么堅固。然而，這種導軌在低速時具有優異的性能。它們的負載能力很高，并且與接觸面成正比，這意味著在重負載下需要擴大表面。聚合物摩擦導軌的另一個優點是不需要任何維護，因?yàn)樗梢愿晒ぷ?。事?shí)上，油脂的存在可能會導致過早磨損。有些缺點與摩擦本身有關：大多數情況下，摩擦系數高于0.2，需要建立更大的操作機構，因?yàn)槟Σ吝^(guò)程中損失了五分之一的力。摩擦導軌不能設計用于高速應用，因?yàn)樗鼈兡p很快。這些導軌顯示出一定程度的間隙，如果補償，結果是更多的摩擦和進一步磨損(見圖5)。

　　直線導軌：摩擦導軌

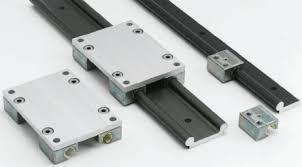

　　                                                              圖5:摩擦導軌。

　　2.非接觸式導軌，無需磨損或維護。

　　2.1空氣軸承

　　從摩擦學的角度來看，這種類型是最簡單的。塊體懸浮在表面上方，因此摩擦系數為10-7，加速度高達300 m/s2，非常適合動態應用。另一大優勢是精度：如果安裝臺的表面精度很高且平整。這些導軌的運動精度非常高?？諝鈮毫梢詮?巴變化到6巴，它可以用于當今幾乎每一個工業領域(見圖5)。在此壓力下，該塊以約2-5微米的速度懸浮在表面上方。這種導軌最廣為人知的優點是它不需要任何維護，因?yàn)闆](méi)有實際的磨損。這使得導軌能夠承受最惡劣的工作條件。我們可以將重點放在具有非常短的行程，甚至只有幾微米的運動，以及高頻率和高動態運動的測試機的應用上。在這些缺點中，我們可以強調需要一個完全平坦的表面，沒有粗糙度(這意味著它必須定期校正)，在溫度和變形方面也是穩定的。直線導軌：空氣軸承。

　                              　圖6:空氣軸承。

　　2.2.靜壓導軌

　　這種類型的導軌在機械工具應用中非常流行。導軌和滑塊之間的空間充滿了一層薄薄的油。好像是用來做摩擦導向的，但是沒有物理接觸。這項技術需要良好的安裝表面和精確的調整，以確保正確的操作。它是一種無磨損的高精度導軌。它最明顯的優勢就是成本高，市場報價低，這讓它在很多工程師和OEM廠商中相當默默無聞(見圖7)。

　　直線導軌：靜壓導軌。

　　                                    圖7:靜壓導軌。

　　2.3電磁傳導

　　這種導軌是根據磁懸浮原理工作的。存在不同的排斥極，這解釋了導軌和滑塊之間的間隙不變，也就是說運動物體是磁性懸浮的。這些軌道通常用于潔凈室或真空應用，其他類型的軌道不被接受。這種導軌最大的缺點就是價格，遠高于其他類型的導軌(圖8)。
